3Dプリンター用 純銅粉末

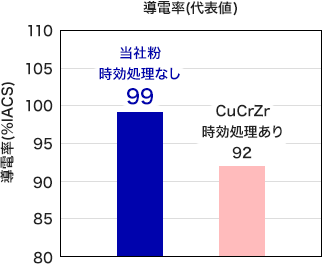

用途例
ご採用のメリット
- 当社独自の表面処理を施した高品質な純銅粉末です。
- 表面処理によって酸化防止効果を付与し、造形を阻害する酸素濃度の上昇を防ぎます。
- 電子ビーム方式（EB）では、仮焼結抑制機能を発揮し、造形の自由度が向上します。
- この表面処理はレーザービーム方式（LB）用純銅粉末にも適用できます。
- 純銅粉末を用いた造形物の相対密度は、EBで99.94%※、LBで98.56%が得られています。
※東北大学 金属材料研究所 加工プロセス工学研究部門 千葉教授との共同研究
酸化防止効果
仮焼結抑制効果（電子ビーム方式）

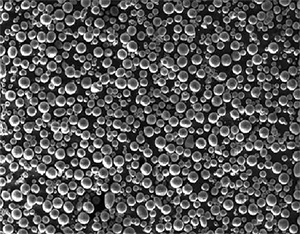

3Dプリンター用純銅粉末の特長

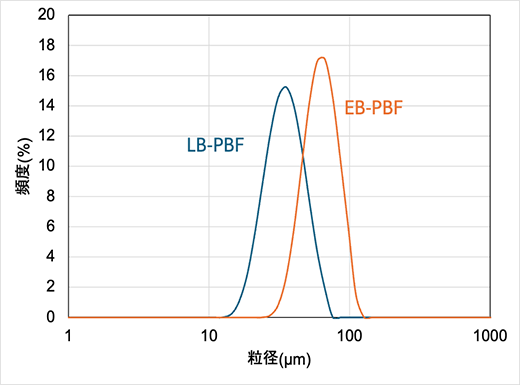

3Dプリンター用純銅粉末の仕様例
| LBグレード | EBグレード | |
|---|---|---|
| 平均粒径（D50） | 30 — 45µm | 65 — 85µm |
| 粒度分布 | −53µm：＞95wt％ ＋53µm：≦5wt％ | −53µm：≦20wt％ ＋53µm / −106µm：＞70wt％ ＋106µm：≦10wt％ |
| 純度（Cu） | ≧99.9wt％ | |
| 酸素 | ≦ 1,500wtppm | ≦ 1,000wtppm |
| 流動度 | ＜15秒/50g | |
